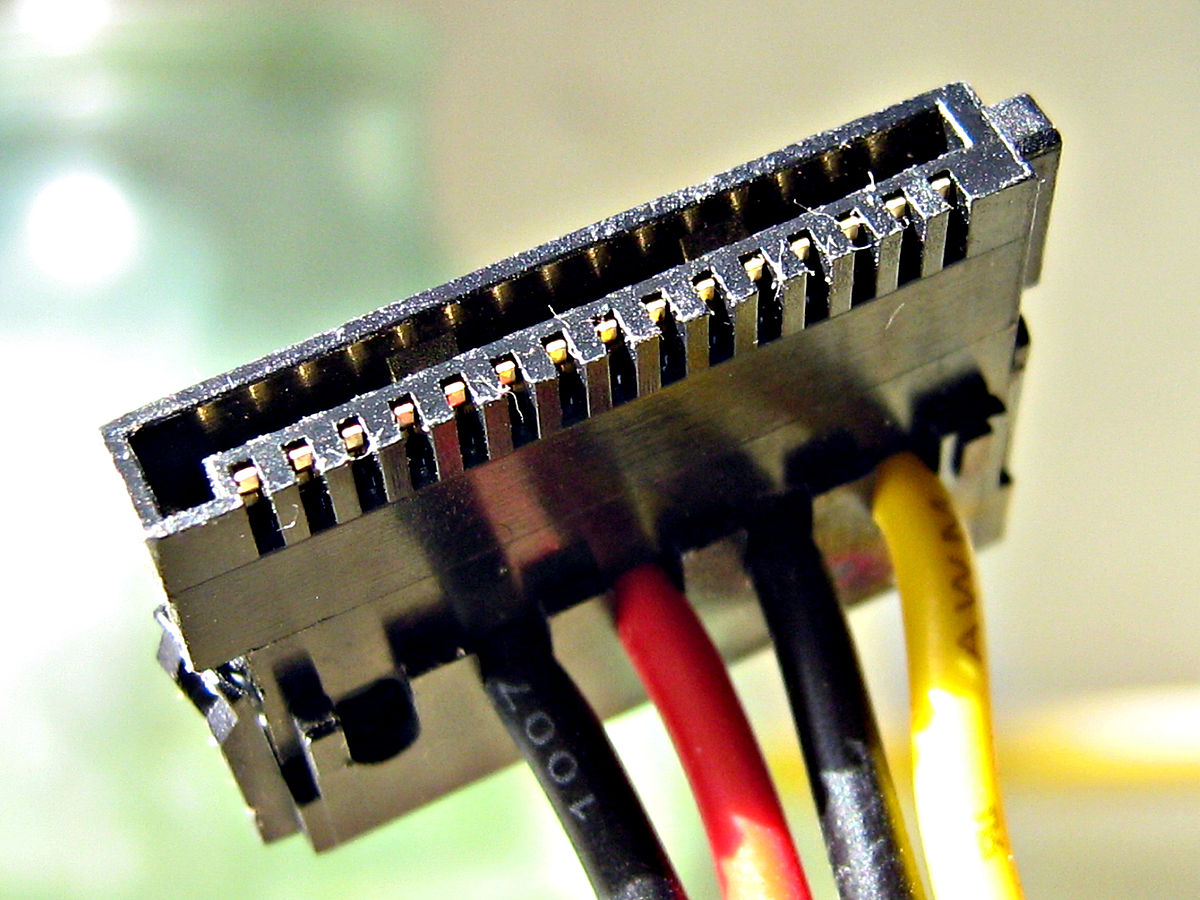

O conector da fonte de alimentação SATA de 15 pinos é um dos conectores de energia periféricos padrão nos computadores. É o conector padrão para todos os discos rígidos e unidades ópticas baseados em SATA, conheceremos a pinagem SATA.
Pinagem é a disposição dos contatos elétricos em um conector ou circuito integrado.
Os cabos de energia SATA se projetam da fonte de alimentação e devem residir apenas no gabinete do computador.
Isso difere dos cabos de dados SATA, que geralmente também são mantidos atrás do gabinete, mas também podem ser conectados a dispositivos SATA externos, como discos rígidos externos, por um suporte SATA para eSATA.
Em resumo: O conector de alimentação SATA de 15 pinos é usado para fornecer energia a dispositivos SATA, como discos rígidos e unidades de CD/DVD. A seguir está a pinagem desse conector:
| Pino | Função |
|---|---|
| 1 | +3.3V |
| 2 | +3.3V |
| 3 | +12V |
| 4 | GND |
| 5 | GND |
| 6 | GND |
| 7 | +5V |
| 8 | GND |
| 9 | +5V |
| 10 | +12V |
| 11 | +12V |
| 12 | +3.3V |
| 13 | +3.3V |
| 14 | GND |
| 15 | GND |
Observe que os pinos 1, 2, 12 e 13 fornecem tensão de +3.3V, os pinos 3, 10 e 11 fornecem tensão de +12V, os pinos 7 e 9 fornecem tensão de +5V e os pinos 4, 5, 6, 8, 14 e 15 são GND.
Leia também: eSATA: Tudo o que você precisa saber sobre ele
Leia também: O que é a chave seletora de voltagem fonte de alimentação?
Pinagem do conector de alimentação SATA de 15 pinos
Uma pinagem é uma referência que descreve os pinos ou contatos que conectam um dispositivo ou conector elétrico.
Na outra ponta, ou seja, na ponta que vai ligada ao HD, SSD ou CD/DVD, a pinagem é essa:
Já o cabo de dados tem apenas 7 fios: Terra (3), Transmissão de dados (2), e Recepção (2 fios) :
A conexão de cabos SATA é muito simples de ser feita. Os conectores têm uma ranhura na lateral que impede que sejam conectados invertidamente.
Leia também: Testador de fonte de alimentação: O que é e como usar!
Abaixo está a pinagem para o conector de alimentação periférica padrão SATA de 15 pinos na versão 2.2 da especificação ATX.
Se você estiver usando esta tabela de pinagem para testar as tensões da fonte de alimentação, lembre-se de que as tensões devem estar nas tolerâncias especificadas pelo ATX.
| PIN | Nome | Cor | Descrição |
|---|---|---|---|
| 1 | + 3.3VDC | laranja | +3,3 VCC |
| 2 | + 3.3VDC | laranja | +3,3 VCC |
| 3 | + 3.3VDC | laranja | +3,3 VCC |
| 4 | COM | Preto | Terra |
| 5 | COM | Preto | Terra |
| 6 | COM | Preto | Terra |
| 7 | + 5VDC | Vermelho | +5 VDC |
| 8 | + 5VDC | Vermelho | +5 VDC |
| 9 | + 5VDC | Vermelho | +5 VDC |
| 10 | COM | Preto | Terra |
| 11 | COM | Preto | Terra (uso opcional ou outro) |
| 12 | COM | Preto | Terra |
| 13 | + 12VDC | Amarelo | +12 VDC |
| 14 | + 12VDC | Amarelo | +12 VDC |
| 15 | + 12VDC | Amarelo | +12 VDC |
Existem dois conectores de alimentação SATA menos comuns: um conector de 6 pinos chamado conector slimline (fornece +5 VCC) e um conector de 9 pinos, chamado de microconector (fornece +3,3 VCC e +5 VCC). As tabelas de pinagem para esses conectores diferem da mostrada acima.
Leia também:
- ATX 12V vs ATX: qual a melhor fonte de alimentação?
- Pinagem fonte de alimentação ATX de 20 e 24 pinos e 12V!
- SATA: O que e para quê serve e como funciona o Serial ATA?
Mais informações sobre cabos e dispositivos com conector SATA
São necessários cabos de energia SATA para alimentar o hardware interno SATA, como discos rígidos; eles não funcionam com dispositivos mais antigos Parallel ATA (PATA).
Como ainda existem dispositivos mais antigos que exigem uma conexão PATA, algumas fontes de alimentação podem ter apenas conectores Molex de 4 pinos.
Se sua fonte de alimentação não fornecer um cabo de alimentação SATA, você poderá comprar um adaptador Molex para SATA para alimentar seu dispositivo SATA por uma conexão de energia Molex.
Uma diferença entre os cabos de dados PATA e SATA é que dois dispositivos PATA podem se conectar ao mesmo cabo de dados, enquanto apenas um dispositivo SATA pode ser conectado a um único cabo de dados SATA.
No entanto, os cabos SATA são muito mais finos e fáceis de gerenciar em um computador, o que é importante para o gerenciamento e espaço dos cabos, mas também para o fluxo de ar adequado.
Enquanto um cabo de alimentação SATA possui 15 pinos, os cabos de dados SATA têm apenas sete.
Leia também:
- Como instalar uma nova fonte de alimentação no PC
- Cabo IDE: O que é para quê serve, alguém ainda usa?
- Instalar HD: Como instalar HD e SSD SATA e PATA facilmente
Se tiver, duvidas, perguntas ou sugestões sobre a pinagem de um conector SATA, sinta-se a vontade para deixar nos comentários que te responderemos assim que possível.
Perguntas Frequentes
É a sequência de pinos de alimentação e de dados utilizado na interface Serial ATA
Já o cabo de dados tem apenas 7 fios: Terra (3), Transmissão de dados (2), e Recepção (2 fios) :
O antigo padrão ATA possui conector de 40 pinos para energia e mais 5 cm de largura para os lados. O SATA, menor, possui conector de 4 pinos para energia.
