Tolerâncias de tensão da fonte de alimentação

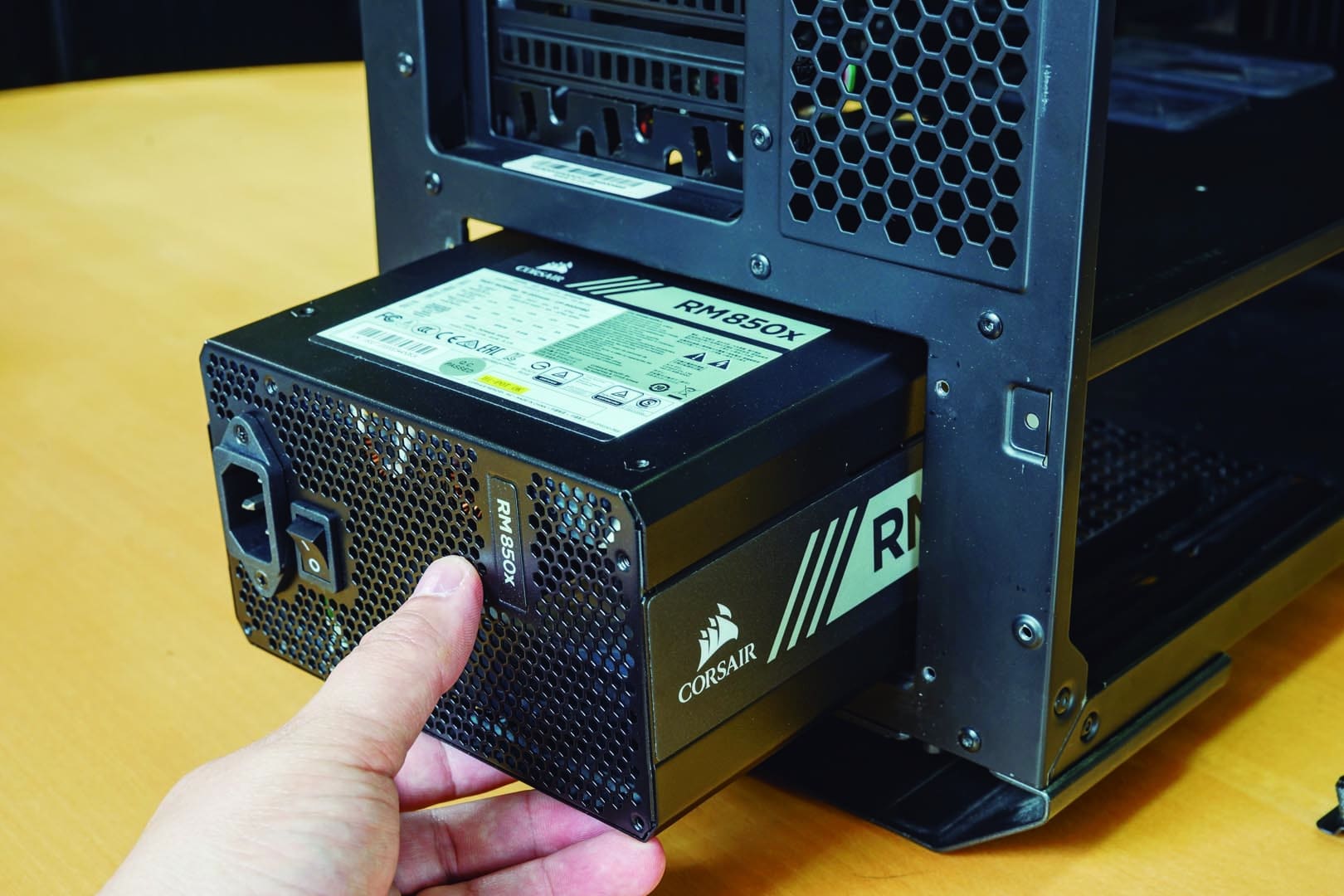

Vamos falar sobre tensões de um fonte de alimentação ATX? A fonte de alimentação em um PC fornece várias voltagens para dispositivos internos em um computador através de conectores de alimentação.

Essas tensões não precisam ser exatas, mas podem variar para cima ou para baixo em uma certa quantidade, chamada tolerância. Vamos descobrir as tensões de uma fonte ATX e qual o limite de tensão da fonte de alimentação do seu computador por meio de uma tabela voltagem de fonte ATX.

Se uma fonte de alimentação estiver fornecendo às partes de um computador uma voltagem específica fora dessa tolerância, os dispositivos que estão sendo alimentados podem não funcionar corretamente – ou de modo algum.

Tensões da fonte ATX: Abaixo está uma tabela listando as tolerâncias para cada trilho de tensão da fonte de alimentação de acordo com a versão 2.2 da especificação ATX (PDF) .

Tolerâncias de tensões de um fonte de alimentação ATX v2.2 (tabela voltagem fonte ATX)

+ 3.3VDC	± 5%	+3,135 VDC	+3,465 VDC
+ 5VDC	± 5%	+4.750 VDC	+5,250 VDC
+ 5VSB	± 5%	+4.750 VDC	+5,250 VDC
-5VDC (se usado)	± 10%	-4.500 VDC	-5.500 VDC
+ 12VDC	± 5%	+11.400 VDC	+12.600 VDC
-12VDC	± 10%	-10.800 VDC	– 13.200 VDC

Para ajudar no teste de uma fonte de alimentação, também calculamos as tensões mínima e máxima usando as tolerâncias listadas.

Ainda assim considere que as tolerâncias de tensões de uma fonte ATX podem variar de acordo com sua construção e a finalidade que a fonte foi proposta, e isso vai depender da construção e dos componentes utilizados na construção, bem como da corrente elétrica que para ela foi definida.

Você pode consultar uma lista de tabelas de pinagem e tensões da fonte de alimentação ATX para obter detalhes sobre quais pinos do conector de alimentação fornecem qual tensão.

Tabela de pinagem e tensões fonte ATX 12V

Ao abrir uma fonte ATX, você encontrará diversos circuitos, que não serão importantes para nós nesse projeto, e os fios, que vamos estudar eles e usar nesse projeto.

Basicamente, vamos identificar os fios, e organizar eles da maneira correta já que eles serão importante para criarmos as saídas da fonte.

Existe um padrão para as cores dos fios, ou seja, em todas as fontes as cores indicam a mesma coisa.  Abaixo um exemplo de pinagem e tensões de uma fonte ATX 12V com suas respectivas tensões.

Atraso de energia

Por fim mas não menos importante neste assunto de tensoes da fonte ATX falemos do atraso de energia.

Atraso no consumo de energia é o tempo necessário para que uma fonte de alimentação seja iniciada completamente e comece a fornecer as voltagens adequadas aos dispositivos conectados.

De acordo com o Guia de Projeto da Fonte de Alimentação para Fatores de Forma da Plataforma de Desktop, o atraso na entrega de energia, conhecido como atraso PWR_OK no documento vinculado, deve ser de 100 ms a 500 ms.

Quer saber mais sobre tensões fonte ATX? Confira em nosso setor de dicas especializadas mais detalhes sobre este assunto.

Perguntas Frequentes sobre tensões fonte ATX

Como funciona a fonte de alimentação de um computador?

A função básica da fonte de alimentação (ou PSU, de “power supply unit”) é transformar a corrente alternada da rede elétrica em corrente contínua, filtrar e estabilizar a corrente e gerar as tensões de 3.3V, 5V e 12V fornecidas aos demais componentes.

Qual a unidade de medida de uma fonte de alimentação?

A medida da potência elétrica da fonte é feita utilizando-se o WATT. Quanto maior for o número de Watts de uma fonte, maior será a sua potência e mais equipamentos poderão ser alimentados por esta fonte. Quase todos os micros do mercado possuem fontes de alimentação de 300 Watts ou mais.

Como fazer o cálculo da voltagem da fonte?

O fabricante deve informar, para cada uma dessas saídas, o seu respectivo valor de corrente, que é medido em ampères (A). A definição da potência de cada saída é então calculada multiplicando o valor em volts pelo número de ampères. Por exemplo, se a saída de +5 V tem 30 A, basta fazer 5×30, que é igual a 150.

Para que serve o fio azul da fonte atx?

Os fios Pretos, Laranjas, Vermelho e Azul são terminais de tensão, que serão utilizados como fontes de sinal DC. A corrente máxima que pode ser fornecida pela fonte varia de acordo com o terminal utilizado.

Quais as tensões fornecidas por uma fonte de alimentação?

Existem dois tipos básicos de fonte de alimentação: linear e chaveada. As fontes de alimentação lineares pegam os 110 V ou 220 V da rede elétrica e, com ajuda de um transformador, reduzem esta tensão para, por exemplo, 12 V.

Qual a voltagem de uma fonte atx?

Preto: 0v (Terra, GND);
Laranja: +3,3v;
Vermelho: +5v;
Amarelo: +12v;
Azul: -12v;
Marrom: 0v (não será usado);
Verde: Liga a fonte (Quando em contato com um terra);
Cinza: Ligar LED para indicar que a fonte esta ligada;
Roxo: Ligar LED para indicar Stand-by.
