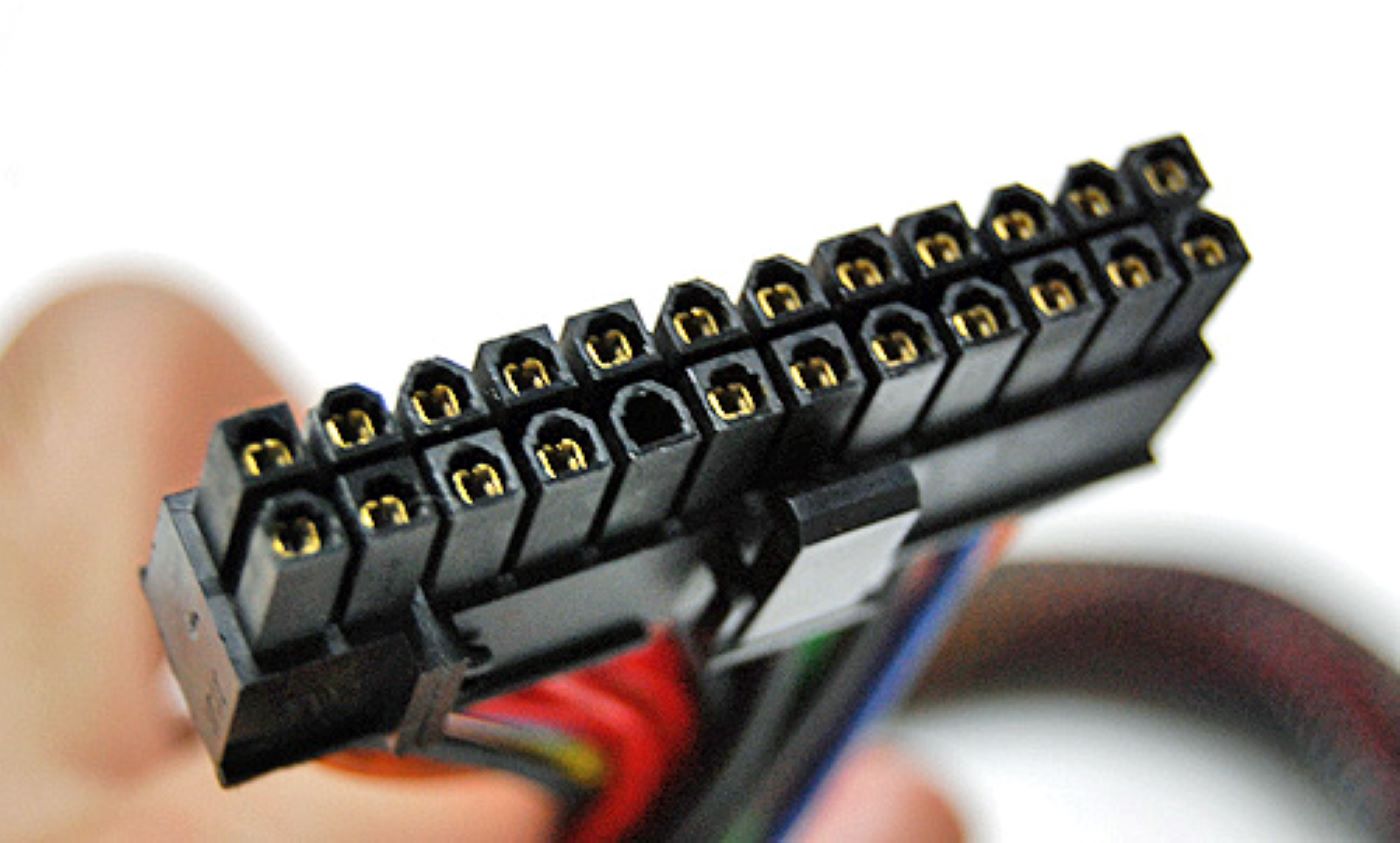

O conector da fonte de alimentação ATX de 24 pinos é o conector de alimentação padrão da placa-mãe nos computadores atualmente. Conheçamos a pinagem fonte ATX de 24 pinos e 12 V.
Aqui está uma tabela comparativa entre as pinagens de uma fonte de alimentação ATX de 20 pinos e uma de 24 pinos:
| Pinagem | ATX de 20 pinos | ATX de 24 pinos |
|---|---|---|
| 1 | +3.3V (laranja) | +3.3V (laranja) |
| 2 | +3.3V (laranja) | +3.3V (laranja) |
| 3 | COM (preto) | COM (preto) |
| 4 | +5V (vermelho) | +5V (vermelho) |
| 5 | COM (preto) | COM (preto) |
| 6 | +5V (vermelho) | +5V (vermelho) |
| 7 | COM (preto) | COM (preto) |
| 8 | PWR_OK (cinza) | PWR_OK (cinza) |
| 9 | +5VSB (roxo) | +5VSB (roxo) |
| 10 | +12V (amarelo) | +12V (amarelo) |
| 11 | +12V (amarelo) | +12V (amarelo) |
| 12 | +3.3V (laranja) | +3.3V (laranja) |
| 13 | +3.3V (laranja) | +3.3V (laranja) |
| 14 | -12V (azul) | -12V (azul) |
| 15 | COM (preto) | COM (preto) |
| 16 | PS_ON (verde) | PS_ON (verde) |
| 17 | COM (preto) | COM (preto) |
| 18 | COM (preto) | COM (preto) |
| 19 | COM (preto) | COM (preto) |
| 20 | NC (não conectado) | COM (preto) |
| 21 | – | +5V (vermelho) |
| 22 | – | +5V (vermelho) |
| 23 | – | +5V (vermelho) |
| 24 | – | COM (preto) |
A principal diferença entre as duas pinagens é que a fonte de alimentação ATX de 24 pinos tem quatro pinos adicionais (21-24) para fornecer energia adicional à placa-mãe. Esses pinos adicionais permitem que a fonte de alimentação forneça mais energia para componentes como processadores modernos e placas de vídeo de alto desempenho.
Além disso, algumas placas-mãe mais recentes podem não funcionar com fontes de alimentação ATX de 20 pinos, pois exigem os quatro pinos adicionais para funcionar corretamente.
É importante notar que as fontes de alimentação ATX também têm um conector de alimentação de 4 ou 8 pinos para a placa-mãe, além dos conectores de 20 ou 24 pinos. Eles fornecem alimentação adicional ao processador e outros componentes da placa-mãe. O conector de 4 pinos é geralmente usado em placas-mãe mais antigas, enquanto o conector de 8 pinos é usado em placas-mãe mais recentes e em sistemas de alto desempenho.
Aqui está a pinagem do conector de 12V de uma fonte de alimentação ATX:
| Pinagem | Descrição |
|---|---|
| 1 | +12V (amarelo) |
| 2 | COM (preto) |
O conector de 12V é usado para fornecer energia adicional para componentes que exigem energia de alta potência, como a CPU e a placa de vídeo. A voltagem de +12V é considerada uma voltagem de alta potência e pode ser usada para alimentar vários componentes ao mesmo tempo. É importante verificar se a fonte de alimentação possui um conector de 12V compatível com sua placa-mãe e componentes antes de comprá-la.
Agora detalharemos um pouco mais os aspectos dessa pinagem.
Pinagem do conector de alimentação ATX de 24 pinos e 12V (ATX v2.2)
Abaixo está a tabela completa de pinagens para o conector de fonte de alimentação ATX padrão de 24 pinos e 12V a partir da versão 2.2 da especificação ATX (PDF).
Se você estiver usando esta tabela de pinagem para testar as tensões da fonte de alimentação, lembre-se de que as tensões devem estar nas tolerâncias especificadas pelo ATX.
Leia também:
Referência de pinagem para conectores de alimentação ATX de 24 pinos e 12V
| PIN | Nome | Cor do fio | Descrição |
| 1 | + 3.3V | Laranja | +3,3 VCC |
| 2 | + 3.3V | Laranja | +3,3 VCC |
| 3 | COM | Preto | Terra |
| 4 | + 5V | Vermelho | +5 VDC |
| 5 | COM | Preto | Terra |
| 6 | + 5V | Vermelho | +5 VDC |
| 7 | COM | Preto | Terra |
| 8 | PWR_ON | Cinzento | Power Good |
| 9 | + 5VSB | Roxa | +5 VDC em espera |
| 10 | + 12V1 | Amarelo | +12 VDC |
| 11 | + 12V1 | Amarelo | +12 VDC |
| 12 | + 3.3V | Laranja | +3,3 VCC |
| 13 | + 3.3V | Laranja | +3,3 VCC |
| 14 | -12V | Azul | -12 VCC |
| 15 | COM | Preto | Terra |
| 16 | PS_ON # | Verde | Fonte de alimentação ligada |
| 17 | COM | Preto | Terra |
| 18 | COM | Preto | Terra |
| 19 | COM | Preto | Terra |
| 20 | NC | Branco | -5 VDC (opcional – removido no ATX12V v2.01) |
| 21 | + 5V | Vermelho | +5 VDC |
| 22 | + 5V | Vermelho | +5 VDC |
| 23 | + 5V | Vermelho | +5 VDC |
| 24 | COM | Preto | Terra |
A pinagem para o conector de alimentação de 15 pinos SATA, conector de alimentação de 4 pinos de periféricos, conector de alimentação de 4 pinos Unidade de disquete, e para outros conectores de energia ATX de abastecimento pode ser visto em nossa.
Leia também: Tabela de tensões da fonte de alimentação ATX e tolerâncias
O conector da fonte de alimentação ATX de 24 pinos e 12V só pode ser conectado enquanto aponta uma direção específica na placa-mãe.
O padrão ATX original suportava um conector de 20 pinos com uma pinagem muito semelhante ao conector de 24 pinos, mas com os pinos 11, 12, 23 e 24 omitidos.
Isso significa que a fonte de alimentação mais recente de 24 pinos é útil para placas-mãe que requerem mais energia, portanto, elimina a necessidade de fontes de alimentação ATX 12V para fornecer um cabo de alimentação auxiliar (embora alguns ainda o possam).
Compatibilidade de 24 e 20 pinos
Os quatro pinos adicionais geralmente são destacáveis, permitindo que ele seja usado em uma conexão de placa-mãe de 20 pinos.
O bloco extra de pinos simplesmente paira sobre o conector da placa-mãe — eles não se conectam a outro slot. Algumas placas-mãe permitem o inverso: usar o cabo de fonte de alimentação de 20 pinos, mais antigo, em uma conexão de placa-mãe de 24 pinos.
Se você precisar usar um conector de fonte de alimentação de 24 pinos em uma placa-mãe que aceite apenas um cabo de 20 pinos, há vários revendedores on-line onde você pode comprar um adaptador de 24 a 20 pinos.
Embora a placa-mãe pareça aceitar todos os 24 pinos usando esse tipo de adaptador, isso ainda significa que os quatro pinos adicionais não serão utilizados.
Leia também: Como instalar uma nova fonte de alimentação no PC
Agora que você conhece a pinagem fonte ATX se tiver ainda duvidas, perguntas ou sugestões podem ser inseridas nos comentários que responderemos assim que possível.
