Lista de equipamentos essenciais a um lab de eletrônica

By Kayobrussy GuedesUpdated:2 de novembro de 202613 Mins Read
WhatsApp Telegram Facebook Twitter LinkedIn Pinterest Tumblr Copy Link Email

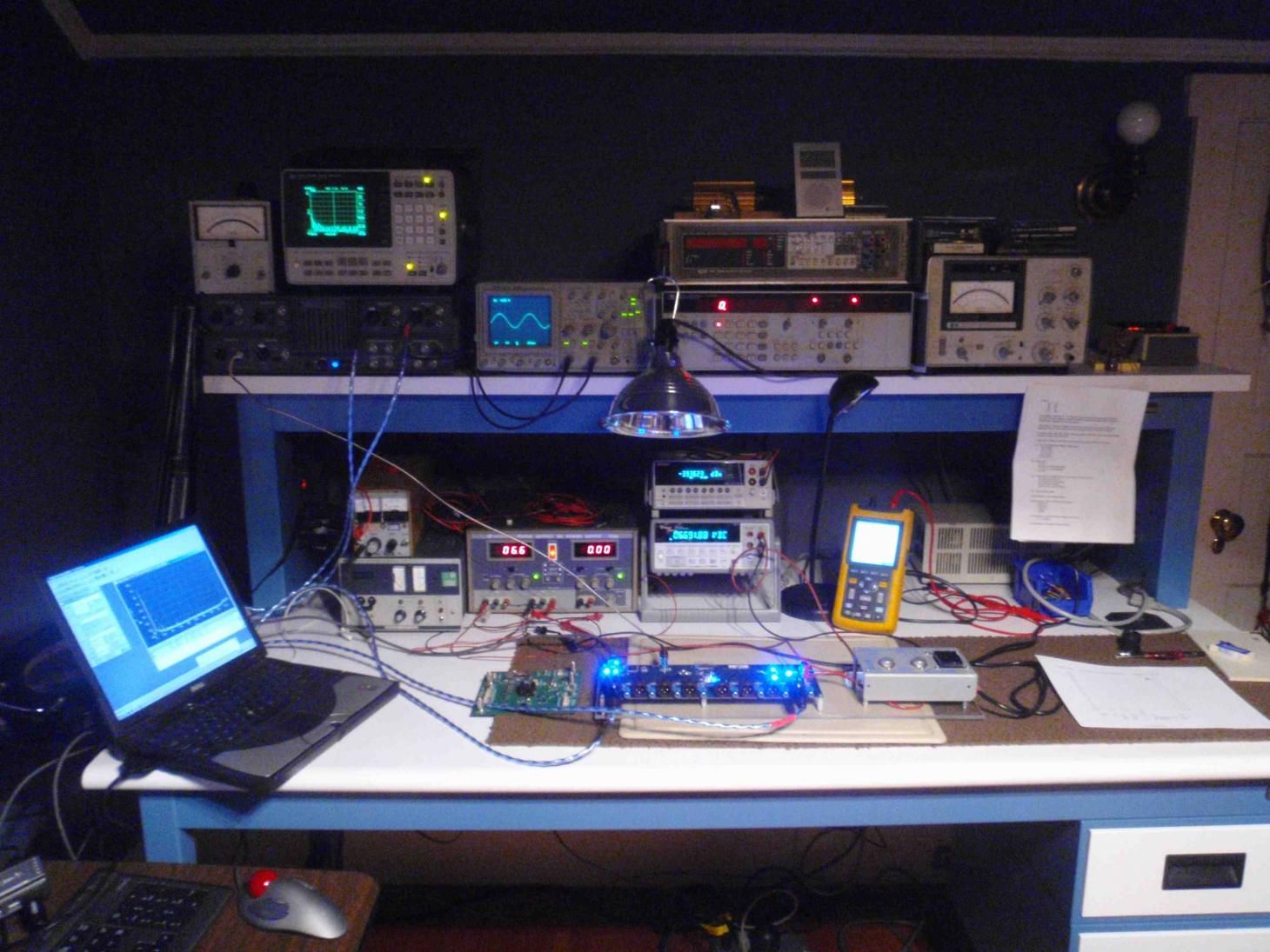

Lab de Eletronica

Laboratório de eletrônica: equipamentos e ferramentas essenciais para montar sua bancada

Montar um laboratório de eletrônica não exige, necessariamente, um grande investimento. Com alguns instrumentos de medição, ferramentas adequadas e uma bancada organizada, já é possível desenvolver circuitos, testar componentes, realizar reparos e diagnosticar problemas em equipamentos eletrônicos.

É claro que a estrutura necessária depende do tipo de trabalho. Quem pretende apenas montar pequenos circuitos com Arduino, testar componentes ou consertar aparelhos domésticos tem necessidades diferentes de quem trabalha com projetos profissionais, radiofrequência, sistemas embarcados ou desenvolvimento de placas de circuito impresso (PCBs).

Neste guia, você vai conhecer os principais equipamentos para montar um laboratório de eletrônica, entender para que serve cada um e descobrir quais ferramentas realmente valem a pena adquirir primeiro.

1. Multímetro digital

O multímetro é provavelmente o primeiro equipamento que deve entrar na lista de qualquer laboratório de eletrônica. Versátil e relativamente acessível, ele permite verificar diferentes grandezas elétricas e identificar problemas em circuitos.

Os modelos digitais mais comuns medem:

  • Tensão elétrica em corrente contínua (CC/DC) e alternada (CA/AC).
  • Corrente elétrica em CC e, dependendo do modelo, em CA.
  • Resistência elétrica.
  • Continuidade de circuitos.
  • Teste de diodos.

Modelos mais completos também oferecem medição de capacitância, frequência, temperatura e outros parâmetros. Portanto, não é correto afirmar que todo multímetro é incapaz de medir capacitores: isso depende dos recursos disponíveis em cada aparelho.

Na bancada, o multímetro é utilizado para conferir a tensão de uma fonte, verificar se um componente está em curto, testar fusíveis, medir resistores e acompanhar o funcionamento de circuitos.

Na hora da compra, observe a precisão, a resolução, a proteção das entradas e a qualidade das pontas de prova. Também é importante verificar a categoria de segurança elétrica (CAT II, CAT III ou CAT IV), de acordo com o ambiente e o tipo de circuito em que o instrumento será utilizado.

Um multímetro simples pode atender a quem está começando, mas, para trabalhos mais exigentes, vale investir em um modelo de fabricante reconhecido e com especificações bem documentadas.

Leia também: Osciloscópios: quais os tipos e para que servem?

2. Medidor LCR

O medidor LCR é um instrumento utilizado para avaliar as características de componentes passivos, especialmente indutores, capacitores e resistores. A sigla vem das palavras Inductance (indutância), Capacitance (capacitância) e Resistance (resistência).

Embora alguns multímetros já ofereçam funções para medir resistência e capacitância, o medidor LCR permite análises mais específicas e, dependendo do equipamento, muito mais precisas.

Entre suas aplicações estão:

  • Medir a capacitância de capacitores.
  • Verificar a indutância de bobinas e indutores.
  • Medir a resistência de componentes.
  • Avaliar a resistência série equivalente (ESR) de capacitores.
  • Identificar perdas e o fator de qualidade (Q) de componentes.
  • Comparar componentes e verificar se estão dentro das especificações.

Um detalhe importante é que a frequência de teste influencia o resultado. Um capacitor ou indutor pode apresentar características diferentes conforme a frequência utilizada na medição. Por isso, modelos mais avançados permitem selecionar diferentes frequências de teste.

Os medidores LCR básicos são suficientes para muitas atividades de manutenção e montagem. Já os modelos profissionais oferecem maior precisão, mais frequências de medição e recursos adicionais.

Para quem trabalha frequentemente com fontes de alimentação, filtros, circuitos de áudio e placas eletrônicas, esse instrumento pode ser um complemento bastante útil.

Leia também: Aplicações de capacitores: para que eles servem?

3. Osciloscópio

O osciloscópio é um dos instrumentos mais importantes para quem precisa analisar o comportamento de sinais elétricos. Enquanto o multímetro apresenta valores numéricos, o osciloscópio permite visualizar como a tensão varia ao longo do tempo.

Na tela, normalmente o eixo vertical representa a tensão e o horizontal representa o tempo. Essa representação permite observar sinais que seriam difíceis de identificar utilizando apenas um multímetro.

Com um osciloscópio é possível:

  • Visualizar sinais elétricos periódicos e não periódicos.
  • Medir frequência e período.
  • Identificar ruídos e interferências.
  • Analisar pulsos e sinais digitais.
  • Verificar tempos de subida e descida.
  • Comparar sinais em diferentes pontos de um circuito.
  • Identificar oscilações, distorções e instabilidades.

Existem osciloscópios analógicos e digitais. Os modelos analógicos utilizam um tubo de raios catódicos para apresentar o sinal, enquanto os digitais fazem a aquisição e o processamento dos dados para exibir a forma de onda na tela.

Atualmente, os osciloscópios digitais são predominantes e oferecem recursos como armazenamento de formas de onda, medições automáticas, disparo (trigger), decodificação de protocolos e análise de sinais.

Na escolha do equipamento, não observe apenas o número de canais. A largura de banda, a taxa de amostragem, a profundidade de memória e as características das pontas de prova também são fundamentais. Um osciloscópio com especificações inadequadas pode não conseguir representar corretamente sinais de alta frequência.

Para iniciantes, um modelo digital de dois canais costuma ser suficiente para boa parte das experiências e reparos.

Leia também: Técnicas de solução de problemas em placas de circuito impresso (PCB)

4. Ferro de solda e estação de soldagem

O ferro de solda é indispensável para quem pretende montar, modificar ou reparar circuitos eletrônicos. Sua função é aquecer a região de contato entre os componentes e as trilhas da placa, permitindo que a liga de solda forme uma conexão elétrica e mecânica.

Existem ferros de solda simples, geralmente ligados diretamente à tomada, e estações de soldagem com controle de temperatura.

Para um laboratório de eletrônica, uma estação com temperatura ajustável costuma ser a melhor escolha. Ela permite adaptar o aquecimento ao tipo de componente, à dimensão da conexão e à liga de solda utilizada.

Alguns recursos que merecem atenção:

  • Controle de temperatura.
  • Estabilidade térmica.
  • Pontas intercambiáveis.
  • Compatibilidade com diferentes formatos de ponta.
  • Suporte para o ferro de solda.
  • Modo de espera e desligamento automático.
  • Proteção contra descarga eletrostática (ESD), quando necessária.

As pontas também fazem diferença. Pontas finas ajudam em trabalhos delicados, enquanto modelos mais largos transferem calor com maior eficiência para terminais e áreas de cobre maiores.

Além do ferro de solda, vale incluir na bancada uma malha dessoldadora, uma bomba de sucção e um suporte para a ferramenta.

Para quem trabalha com componentes SMD (dispositivos de montagem em superfície), uma estação de ar quente também pode ser bastante útil. Ela permite aquecer os terminais dos componentes sem depender exclusivamente do contato direto de uma ponta de solda.

Outro cuidado importante é a ventilação. A fumaça produzida durante a soldagem deve ser capturada por um sistema de extração próximo ao ponto de trabalho. Uma bancada profissional também deve contar com organização e proteção adequadas contra descargas eletrostáticas.

Leia também: Tipos de solda eletrônica: vantagens e aplicações

5. Ferramentas mecânicas de precisão

Nem todo trabalho em eletrônica envolve instrumentos de medição. Muitas atividades dependem de ferramentas manuais para desmontar equipamentos, preparar fios, posicionar componentes e realizar pequenos ajustes.

Um conjunto básico deve incluir:

  • Alicate de corte diagonal.
  • Alicate de bico fino.
  • Alicate desencapador de fios.
  • Pinças de precisão.
  • Chaves de fenda e Phillips pequenas.
  • Chaves Torx e Allen, conforme os equipamentos atendidos.
  • Espátulas e ferramentas para abertura de gabinetes.
  • Pinças com proteção ESD.
  • Cabos com garras jacaré.
  • Suporte de terceira mão para soldagem.

O alicate de corte diagonal é especialmente útil para cortar terminais de componentes e fios. Já o alicate de bico fino ajuda a manipular peças em espaços reduzidos.

As pinças de precisão são importantes na montagem de componentes SMD, que podem ser pequenos demais para serem manuseados confortavelmente com os dedos.

O suporte de terceira mão também merece destaque. Ele mantém placas, fios e componentes posicionados durante a soldagem, deixando as mãos livres para trabalhar.

Dê preferência a ferramentas de boa qualidade, com pontas bem ajustadas e acabamento adequado. Ferramentas inadequadas podem danificar trilhas, componentes e conectores.

6. Lupa, microscópio e ferramentas ópticas

À medida que os componentes eletrônicos ficam menores, a inspeção visual se torna cada vez mais importante. Isso é especialmente verdadeiro em placas modernas, que utilizam componentes SMD com terminais muito próximos.

Uma lupa simples pode ajudar na identificação de componentes, na leitura de inscrições e na inspeção de soldas. Lupas articuladas, com iluminação própria, são uma opção interessante para trabalhos frequentes.

Para atividades mais detalhadas, o microscópio estereoscópico é uma ferramenta muito útil. Diferentemente de uma lupa convencional, ele oferece uma imagem ampliada com percepção de profundidade, facilitando a manipulação de peças pequenas.

Entre suas aplicações estão:

  • Inspeção de soldas e trilhas.
  • Identificação de trincas e danos.
  • Análise de terminais de componentes SMD.
  • Verificação de corrosão e oxidação.
  • Soldagem e retrabalho em componentes pequenos.
  • Inspeção de placas de circuito impresso.

A ampliação necessária depende da atividade. Para boa parte dos trabalhos de bancada, uma faixa de aproximadamente 10x a 40x já pode ser bastante útil. Ampliações maiores são interessantes para inspeções específicas, mas nem sempre facilitam a manipulação dos componentes.

Também existem microscópios digitais USB e modelos com câmeras integradas, que permitem visualizar a placa em um monitor e registrar imagens para documentação.

7. Fonte de alimentação de bancada

Uma fonte de alimentação de bancada é essencial para testar circuitos sem depender de uma bateria ou de uma fonte fixa.

Diferentemente de um carregador comum, ela permite ajustar a tensão de saída e, nos modelos apropriados, limitar a corrente fornecida ao circuito.

Esse controle é especialmente importante durante os primeiros testes de um projeto. Se houver um curto-circuito ou algum componente apresentar consumo anormal, o limite de corrente pode ajudar a reduzir os danos.

Os principais recursos de uma fonte de bancada são:

  • Tensão de saída ajustável.
  • Limitação de corrente.
  • Modos de tensão constante (CV) e corrente constante (CC).
  • Proteção contra sobrecarga e curto-circuito.
  • Exibição dos valores de tensão e corrente.
  • Baixo nível de ondulação e ruído (ripple).
  • Uma ou mais saídas independentes, dependendo do modelo.

Para uma bancada de uso geral, fontes com saída ajustável de 0 a 30 V e corrente de até 5 A podem atender a muitas aplicações. Entretanto, a escolha deve considerar a potência e os requisitos dos circuitos que serão testados.

Modelos com duas ou mais saídas independentes são interessantes para projetos que precisam de diferentes tensões simultaneamente.

Uma boa fonte de alimentação também permite acompanhar o consumo de um circuito durante seu funcionamento, facilitando a identificação de falhas e comportamentos inesperados.

Leia também: Tipos de capacitores: variedades, construção e usos

8. Gerador de funções

O gerador de funções é utilizado para produzir sinais elétricos controlados, que podem ser aplicados à entrada de um circuito para verificar seu funcionamento.

Os sinais mais comuns são:

  • Onda senoidal.
  • Onda quadrada.
  • Onda triangular.
  • Onda dente de serra.
  • Pulsos.

Dependendo do equipamento, também é possível configurar frequência, amplitude, offset e ciclo de trabalho (duty cycle).

Esse instrumento é bastante utilizado no desenvolvimento e na manutenção de circuitos de áudio, filtros, amplificadores, sistemas de controle e circuitos digitais.

Por exemplo, ao testar um amplificador, o técnico pode aplicar um sinal senoidal conhecido na entrada e observar a resposta na saída utilizando um osciloscópio.

Alguns osciloscópios modernos já possuem gerador de funções integrado, embora essa função possa ter limitações em relação a um equipamento dedicado.

9. Equipamentos de proteção ESD

A eletricidade estática pode danificar componentes eletrônicos sensíveis, mesmo quando a descarga não é perceptível para uma pessoa.

Por esse motivo, um laboratório que trabalha com placas e componentes semicondutores deve contar com medidas de proteção contra descargas eletrostáticas, conhecidas pela sigla ESD (Electrostatic Discharge).

Entre os itens mais importantes estão:

  • Manta dissipativa para bancada.
  • Pulseira antiestática com cabo apropriado.
  • Ponto comum de aterramento.
  • Embalagens próprias para componentes sensíveis.
  • Pinças e ferramentas adequadas para ambientes ESD.

Esses recursos ajudam a manter o operador, a bancada e os componentes em condições de potencial elétrico controlado, reduzindo o risco de descargas prejudiciais.

É importante destacar que uma pulseira antiestática não deve ser utilizada indiscriminadamente em trabalhos com circuitos energizados ou tensões perigosas. Ela é um recurso de proteção ESD, não um equipamento de proteção contra choque elétrico.

10. Outros equipamentos para um laboratório de eletrônica

Além dos instrumentos apresentados, existem equipamentos que podem ampliar bastante as possibilidades de um laboratório. A necessidade de cada um depende do tipo de projeto e do nível de especialização.

Analisador de espectro: permite visualizar a distribuição de energia de um sinal em função da frequência. É muito utilizado em radiofrequência, telecomunicações e análise de interferências.

Analisador de rede vetorial (VNA): utilizado para caracterizar componentes e circuitos de radiofrequência, medindo parâmetros como S11 e S21.

Analisador lógico: captura e apresenta sinais digitais, sendo especialmente útil para investigar comunicação entre microcontroladores e periféricos.

Gerador de sinais: produz sinais específicos para testes de receptores, transmissores e sistemas de comunicação. Dependendo da aplicação, pode ser mais especializado que um gerador de funções convencional.

Carga eletrônica programável: permite simular o consumo de um equipamento, testando fontes, baterias e carregadores sob diferentes condições de carga.

Testador de componentes: ajuda a identificar resistores, capacitores, diodos, transistores e outros componentes. Alguns modelos também medem parâmetros específicos de semicondutores.

Estação de retrabalho com ar quente: facilita a remoção e a instalação de componentes SMD.

Analisador de protocolos: permite investigar a comunicação em interfaces como I²C, SPI, UART e CAN. Alguns osciloscópios e analisadores lógicos já oferecem decodificação desses protocolos.

Esses equipamentos não são obrigatórios em toda bancada. Antes de comprar, vale considerar quais problemas você pretende resolver e quais medições realmente serão necessárias.

11. Segurança e organização da bancada

Uma boa bancada de eletrônica não depende apenas de equipamentos sofisticados. Organização e segurança são igualmente importantes.

Algumas recomendações ajudam a evitar acidentes e danos aos componentes:

  • Utilize tomadas e instalações elétricas em boas condições.
  • Mantenha a bancada organizada e sem objetos desnecessários.
  • Tenha iluminação adequada.
  • Utilize óculos de proteção em atividades que envolvam cortes ou projeção de partículas.
  • Mantenha produtos inflamáveis longe de ferramentas aquecidas.
  • Utilize extração de fumaça durante a soldagem.
  • Identifique corretamente cabos, fontes e instrumentos.
  • Desenergize os equipamentos antes de realizar alterações nas conexões.
  • Utilize instrumentos e pontas de prova compatíveis com a tensão e a categoria de medição.
  • Tenha cuidado especial com capacitores que podem permanecer carregados mesmo depois que o equipamento é desligado.

Nunca abra ou faça medições em fontes de alimentação ligadas diretamente à rede elétrica sem conhecimento técnico, instrumentos apropriados e procedimentos de segurança. Alguns circuitos podem apresentar tensões perigosas mesmo após serem desconectados da tomada.

12. Qual é o equipamento ideal para começar?

Se você está montando seu primeiro laboratório, não precisa comprar todos os instrumentos de uma vez. O melhor caminho é começar com o necessário e ampliar a estrutura conforme surgirem novas necessidades.

Uma configuração inicial bastante funcional seria:

  • Multímetro digital de boa qualidade.
  • Fonte de alimentação ajustável com limitação de corrente.
  • Ferro de solda ou estação de soldagem com controle de temperatura.
  • Alicates, pinças e chaves de precisão.
  • Protoboard, fios e componentes eletrônicos básicos.
  • Manta e acessórios de proteção ESD.
  • Lupa com iluminação.
  • Suporte de terceira mão.

Depois, conforme o tipo de trabalho, vale considerar a aquisição de um osciloscópio, gerador de funções, medidor LCR, microscópio e estação de ar quente.

Para quem trabalha com radiofrequência, telecomunicações ou desenvolvimento de circuitos de alta velocidade, analisadores de espectro e de rede também podem se tornar necessários.

O mais importante é escolher equipamentos que atendam às suas necessidades reais. Uma bancada bem planejada, com instrumentos confiáveis e ferramentas adequadas, costuma ser muito mais produtiva do que um laboratório cheio de aparelhos caros que raramente são utilizados.

Você já tem um laboratório de eletrônica ou está pensando em montar sua primeira bancada? Compartilhe nos comentários quais equipamentos considera indispensáveis e quais recomendações daria para quem está começando.

eletronica Laboratório de eletrônica

Related Posts

capacitores

32 aplicações de capacitores: onde esses componentes são utilizados?

O que é um jumper? Para que serve e como funciona?

Indutores

10 aplicações de indutores: onde esses componentes são utilizados na eletrônica?

YouTube RSS
  • Home
  • Privacidade
  • Termos de Uso
  • Cookies
  • Fale Conosco
TopGadget - © 2019-2026 Alguns direitos reservados!

Type above and press Enter to search. Press Esc to cancel.

Bloqueador detectado
Bloqueador detectado
Nosso site é gratuito e somos mantidos por investidores publicitários. Por este motivo, bloqueadores de anúncios não são permitidos. Se desejar poderá criar uma conta sem anúncios.
